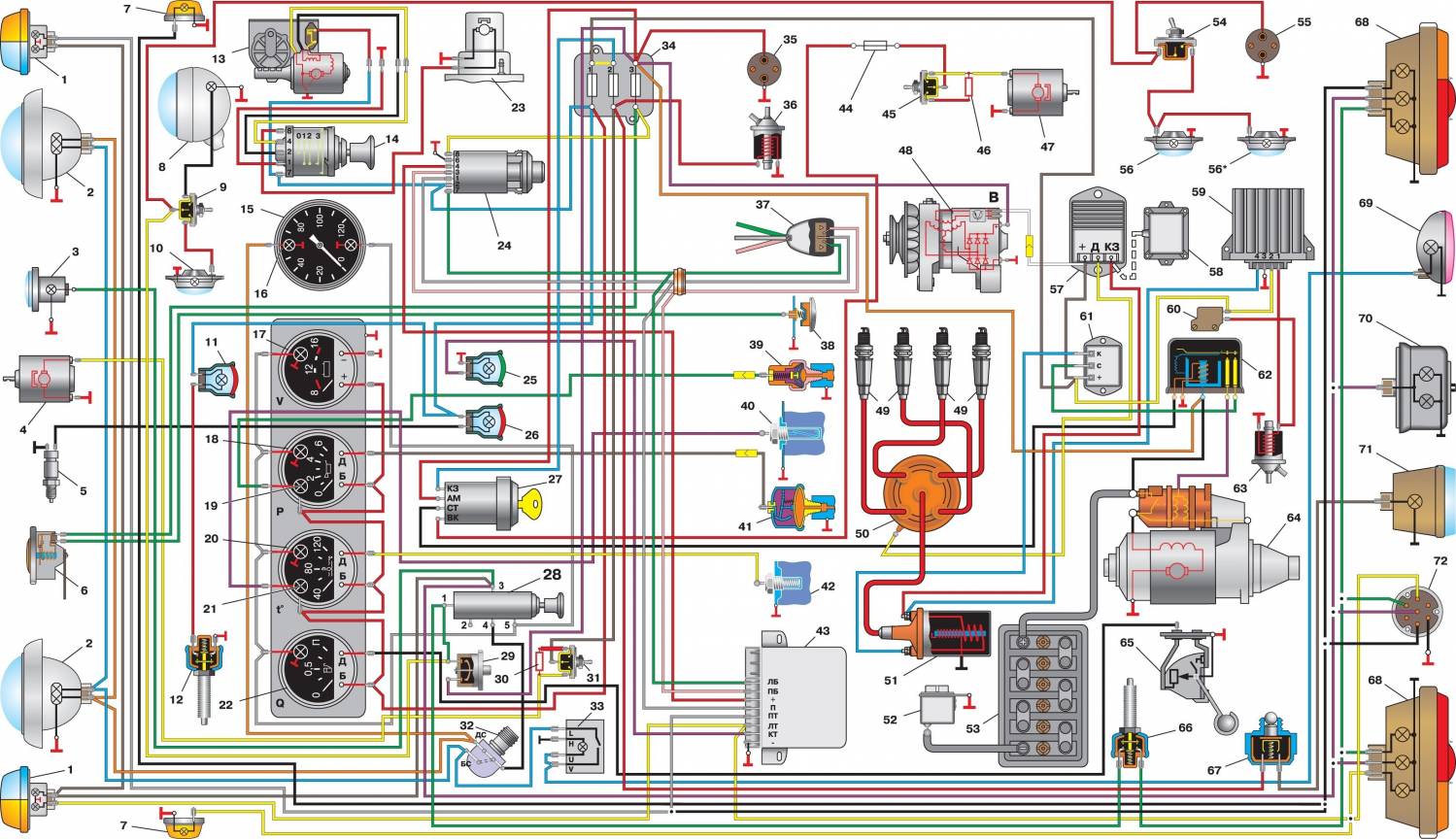

| Схема электрооборудования автомобилей УАЗ–3741, –3909, –3962, –2206:
1 – фонарь передний;
2 – фара;
3 – фонарь спецзнака (только для УАЗ–3962);
4 – электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
5 – датчик сигнальной лампы аварийного состояния гидропривода тормозов; 6 – сигнал звуковой; 7 – повторитель боковой указателя поворота;
8 – фара поворотная (только для УАЗ–3962);
9 – переключатель поворотной фары;
10 – плафон освещения кабины;
11 – лампа сигнальная включения стояночной тормозной системы;
12 – выключатель сигнальной лампы стояночной тормозной системы;
13 – электродвигатель стеклоочистителя;
14 – переключатель электродвигателя стеклоочистителя и омывателя;
15 – спидометр;
16 – лампа сигнальная включения дальнего света фар;
17 – вольтметр;
18 – указатель давления масла;
19 – лампа сигнальная аварийного давления масла;
20 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя;
21 – лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе;
22 – указатель уровня топлива;
23 – электродвигатель омывателя;
24 – выключатель аварийной сигнализации;
25 – лампа сигнальная указателей поворота;
26 – лампа сигнальная аварийного состояния гидропривода тормозной системы;
27 – выключатель зажигания;
28 – переключатель света центральный;
29 – предохранитель тепловой;
30 – сопротивление отопителя;
31 – переключатель электродвигателя вентилятора отопителя;
32 – переключатель света фар;
33 – выключатель заднего противотуманного фонаря;
34 – блок плавких предохранителей;
35 – розетка штепсельная;
36 – электромагнитный клапан разбалансировки;
37 – переключатель указателей поворота;
38 – кнопка звукового сигнала;
39 – датчик сигнальной лампы аварийного давления масла;
40 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе;
41 – датчик указателя давления масла;
42 – датчик указателя температуры охлаждающей жидкости в блоке цилиндров;
43 – прерыватель указателя поворота;
44 – предохранитель отопителя (только для УАЗ–3962, УАЗ–2206);
45 – переключатель электродвигателя вентилятора отопителя (только для УАЗ–3962, УАЗ–2206); 46 – сопротивление переключателя электродвигателя вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
47 – электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
48 – генератор;
49 – свеча зажигания;
50 – датчик-распределитель;
51 – катушка зажигания;
52 – выключатель «массы»;
53 – батарея аккумуляторная;
54 – выключатель плафонов;
55 – розетка штепсельная (только для УАЗ–3962, УАЗ–2206);
56 – плафон;
56* – плафон (только для УАЗ–3962, УАЗ–2206);
57 – коммутатор транзисторный;
58 – вибратор аварийный;
59 – блок электронный управления карбюратором;
60 – микровыключатель;
61 – сопротивление добавочное;
62 – реле дополнительное стартера;
63 – клапан электромагнитный;
64 – стартер;
65 – датчик указателя уровня топлива в баке;
66 – выключатель сигнала торможения;
67 – выключатель фонаря заднего хода;
68 – фонарь задний;
